Построить эпюру внутренних изгибающих моментов и упругую линию, подобрать балку двутаврового значения и определить прогиб балки посредине пролета балки, если [σ] = 160 МПа.
«Построить эпюру внутренних изгибающих моментов и упругую линию, подобрать балку двутаврового значения и определить прогиб балки посредине пролета балки, если [σ] = 160 МПа.»
- Сопротивление материалов
Условие:

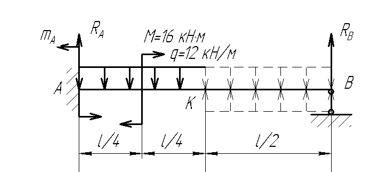

Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 12 кН/м и момент М = 16 кН⋅м. Длины участков зависят от параметра l = 8 м.
Построить эпюру внутренних изгибающих моментов и упругую линию, подобрать балку двутаврового значения и определить прогиб балки посредине пролета балки, если [σ] = 160 МПа.
Решение:

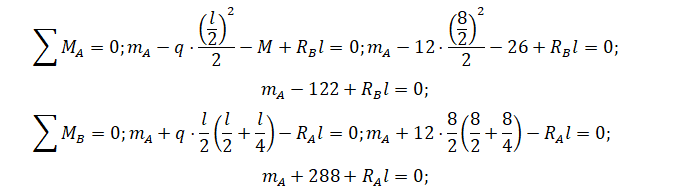

Определяем опорные реакции из уравнения статики:

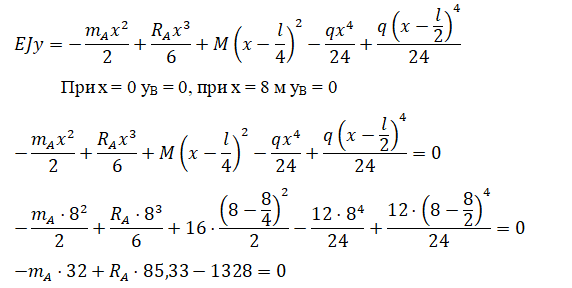

Универсальное уравнение прогибов на пролете AB
Решая систему уравнений
