Для стальной балки, работающей на изгиб, подобрать размеры поперечных сечений, исходя из условия ее прочности. Рассмотреть следующие формы поперечных сечений: сплошное круглое; прямоугольное; кольцевое; двутавровое.
- Сопротивление материалов
Условие:
Для стальной балки, работающей на изгиб, подобрать размеры поперечных сечений, исходя из условия ее прочности (рис.6). Рассмотреть следующие формы поперечных сечений: сплошное круглое; прямоугольное с соотношением сторон h/b = 2; кольцевое с соотношением диаметров d/D = 0,8; двутавровое по ГОСТу 8239-89. Для наиболее рациональной балки проверить прочность по касательным напряжениям и определить прогиб в точке К.
Дано: q = 10 кН/м; Р = 10 кН; m = 10 кНм; [n] = 2; а = 1м.
При решении построить эпюры изгибающих моментов Mи и поперечных сил Q по длине балки, а также эпюры распределения нормальных и касательных напряжений по высоте опасного сечения.
Индивидуальные данные выбрать по таблице 6.
Решение:

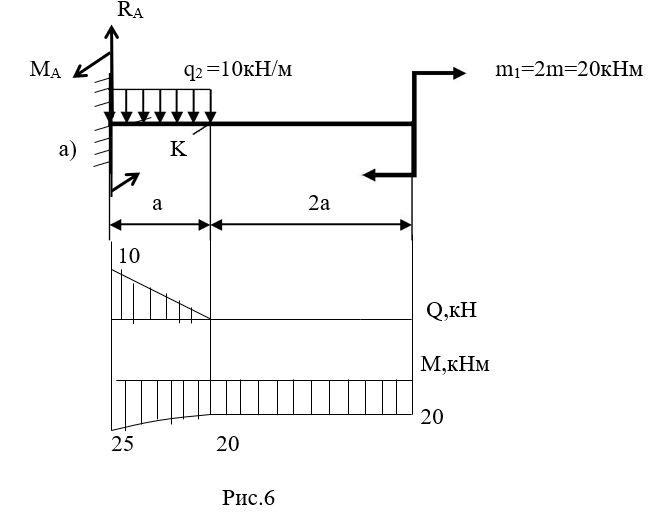

1. Построим эпюры поперечных сил Q и изгибающих моментов Mи, рис.6,а,б
2. Из условия прочности определим значение осевого момента сопротивления в опасном сечении
3. Определим размеры сечений
Прямоугольно...
