Построить эпюры изгибающих моментов в вертикальной Мверт И горизонтальной Мгор. плоскостях, установить положение опасного сечения; Подобрать размеры поперечного сечения

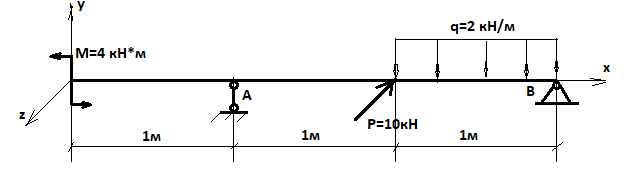

Расчет балок на косой изгиб Деревянная балка прямоугольного поперечного сечения с шириной b и высотой h нагружена в вертикальной плоскости силами Р, равномерно распределённой нагрузкой 9 и моментом М, а в горизонтальной плоскости силой Р приложенной в точке D (направленной влево, если смотреть с левого торца балки). На опорах балки могут возникнуть как вертикальные, так И реакции, направленные плоскости чертежа. Внешние нагрузки действуют по оси балки.
Требуется:

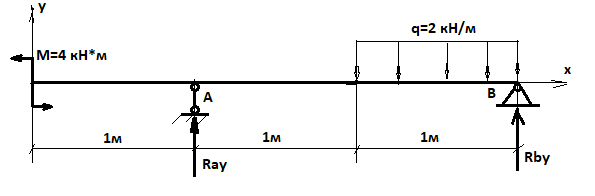

1) Построить эпюры изгибающих моментов в вертикальной М_верт и горизонтальной М_гор. плоскостях, установить положение опасного сечения;
2) Подобрать размеры поперечного сечения b и h с заданным отношением «k» высоты к ширине, при допускаемом напряжении ;
3) Определить положение нейтральной линии в опасном сечении балки и построить для этого сечения эпюру нормальных напряжений в аксонометрии.
