Построить эпюры поперечной силы и изгибающего момента от расчетной нагрузки для балки, изображенной на рис. 1. Исходные данные: P=9 кН; m=18 кНм; q=26 кН/м, σ=210 МПа=21000 Н/см2
«Построить эпюры поперечной силы и изгибающего момента от расчетной нагрузки для балки, изображенной на рис. 1. Исходные данные: P=9 кН; m=18 кНм; q=26 кН/м, σ=210 МПа=21000 Н/см2»
- Сопротивление материалов
Условие:

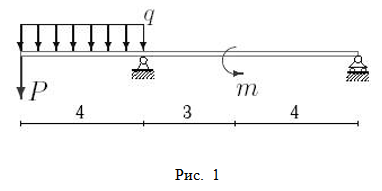

Построить эпюры поперечной силы и изгибающего момента от расчетной нагрузки для балки, изображенной на рис. 1.
Исходные данные:
P=9 кН; m=18 кНм; q=26 кН/м, σ=210 МПа=21000 Н/см2
Решение:
В подвижной опоре B возникает реакция YB, в неподвижной опоре A - XA и YA (рис. 2).
Рис. 2
1) Находим реакции опор
Для нахождения реакции YB составим уравнение моментов относительно точки А:
Для нахож...
