Условие:
Построить эпюры поперечных сил и изгибающих моментов для балки, изображенной на рис. 9,а.

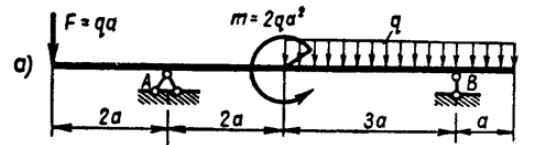

Рис.9. Изгиб: а) – балка под нагрузками;
Решение:
Определяем опорные реакции, составляя два уравнения моментов (рис.9,б).

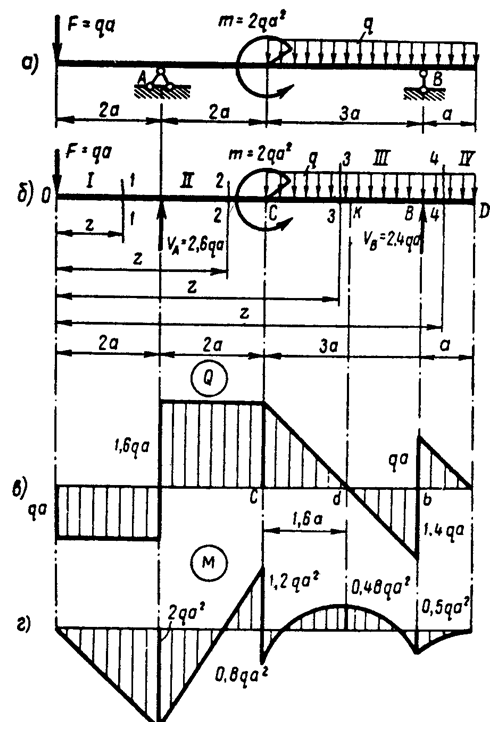

Рис.9. Изгиб: а) балка под нагрузками; б) балка с отброшенными опорами и нанесенными реакциями опор; в) эпюра поперечных сил Q; г) эпюра изгибающих моментов М.
