  4. Построить эпюры поперечных сил и изгибающих моментов для балки, изображенной на рис. 9,а. Рис.9. Изгиб: а) – балка под наг...

Построить эпюры поперечных сил и изгибающих моментов для балки, изображенной на рис. 9,а. Рис.9. Изгиб: а) – балка под нагрузками; б) – балка с отброшенными опорами и нанесенными реакциями опор; в) – эпюра поперечных сил – Q;

«Построить эпюры поперечных сил и изгибающих моментов для балки, изображенной на рис. 9,а. Рис.9. Изгиб: а) – балка под нагрузками; б) – балка с отброшенными опорами и нанесенными реакциями опор; в) – эпюра поперечных сил – Q;»
  • Сопротивление материалов

Условие:

Построить  эпюры  поперечных  сил  и  изгибающих  моментов  для  балки,  изображенной на рис. 9,а.

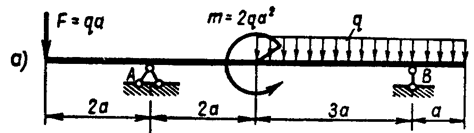

Рис.9. Изгиб: а) – балка под нагрузками;

Решение:

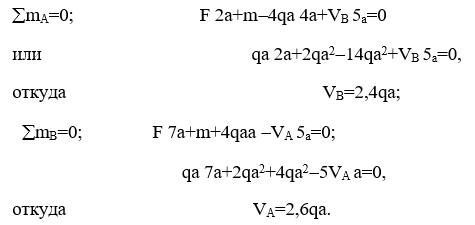

Определяем опорные реакции, составляя два уравнения моментов (рис.9,б).

Для проверки используем уравнение
