Построить эпюры поперечных сил и изгибающих моментов и подобрать размеры поперечного сечения стальной балки для различных форм сечения: двутавровой балки, балки прямоугольного сечения со сторонами аш и б при аш и б -2 и круглого поперечного сечения.
«Построить эпюры поперечных сил и изгибающих моментов и подобрать размеры поперечного сечения стальной балки для различных форм сечения: двутавровой балки, балки прямоугольного сечения со сторонами аш и б при аш и б -2 и круглого поперечного сечения.»
- Сопротивление материалов
Условие:

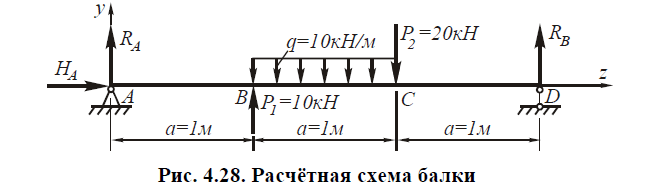

Требуется построить эпюры поперечных сил и изгибающих моментов и подобрать размеры поперечного сечения стальной балки (рис. 4.28) для различных форм сечения: двутавровой балки, балки прямоугольного сечения со сторонами h и b при h/b = 2 и круглого поперечного сечения. Балка выполнена из стали с расчётным сопротивлением R =190 МПа; а =1 м; q=10 кН/м.
Решение:
1. Определение опорных реакций.

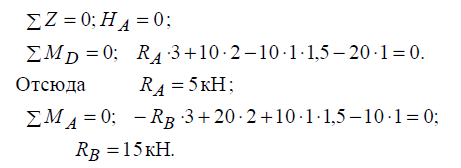

На схеме показываем опорные реакции RA, HA, RB . Вертикальные реакции направляем вверх и записываем уравнения равновесия:
Проверим правильность вычислений, составив ещё одно уравнение равновесия:
