Условие задачи

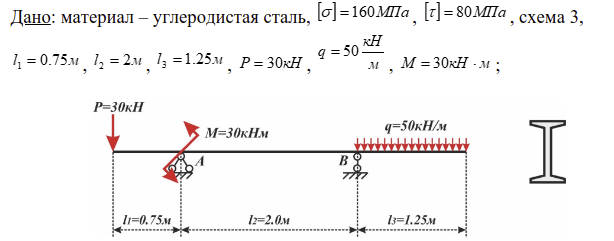

Для балки требуется:
Построить эпюры поперечных сил
и изгибающих моментов
.
Из условия прочности по нормальным напряжениям подобрать прокатное двутавровое поперечное сечение.
В опасных сечениях построить эпюры нормальных напряжений
и касательных напряжений
.
Проверить прочность балки по касательным напряжениям, если условие прочности не выполняется, подобрать новое поперечное сечение.
Ответ

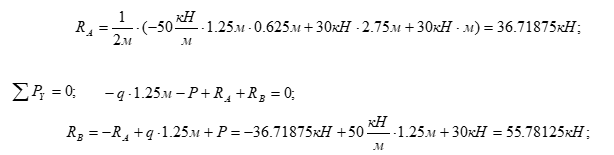

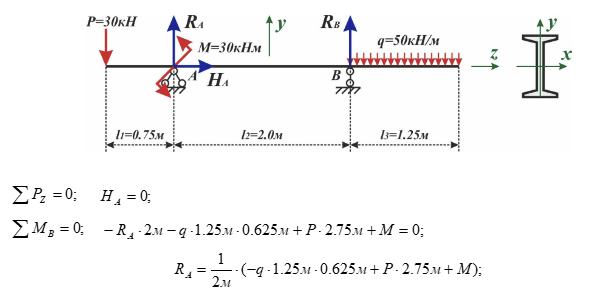

Определим реакции опор балки из уравнений равновесия балки.
Разобьем балку на 3 участка и запишем уравнения для поперечных сил и изгибающих моментов на каждом участке.
