Построить эпюры поперечных сил и изгибающих моментов; Подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров;
«Построить эпюры поперечных сил и изгибающих моментов; Подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров;»
- Сопротивление материалов
Условие:

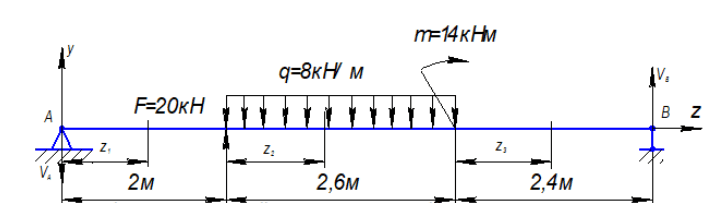

Для данной схемы балки требуется:
1. Построить эпюры поперечных сил и изгибающих моментов;
2. Подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров;
3. Сравнить принятые сечения по экономичности.
В расчётах принять:

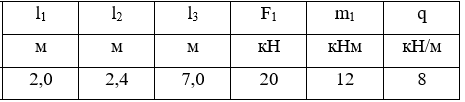

Таблица №1 Исходные данные
Решение:
1. Определение реакций опор:
Составляем уравнения равновесия для заданной балки.
Проверка
Реакции опор определены верно.

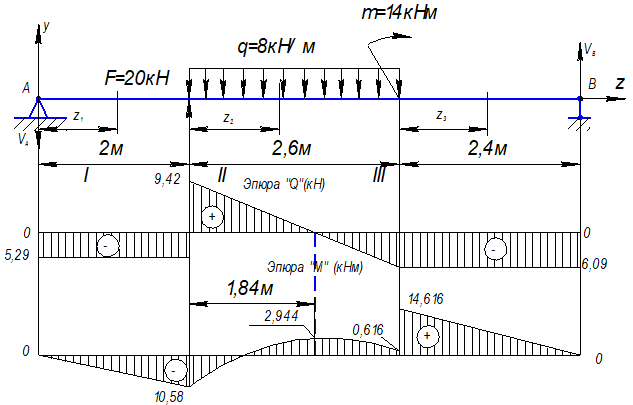

2. Построение эпюр Q и М.
Участок I
