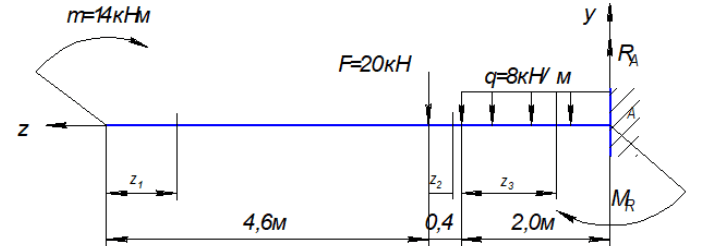

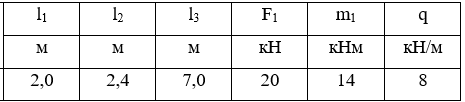

Построить эпюры поперечных сил «Q» и изгибающих моментов «Мх». Подобрать из условия прочности по допускаемым напряжениям сложное поперечное сечение, изображённое справа от схемы.

Консоль из стали С345 прикреплена к колонне болтами нормальной точности класса 5.6 (Rbs = 190 МПа) диаметром 12 мм. Определить несущую способность соединения при следующих параметрах: прикрепление а=50 мм, толщина материала t=4 мм, действующая сила F=235

Для данного стержня требуется: 1. Построить эпюру продольных усилий - N 2. Построить эпюру нормальных напряжений - σ; 3. Построить эпюру перемещений точек, лежащих на оси стержня - w.

Определение внутренних усилий, напряжений и перемещений в поперечных сечениях бруса. Требуется построить эпюры продольных сил Эн и нормальных напряжений и продольных перемещений лямбда. Проверить, выполняется ли условие прочности.
