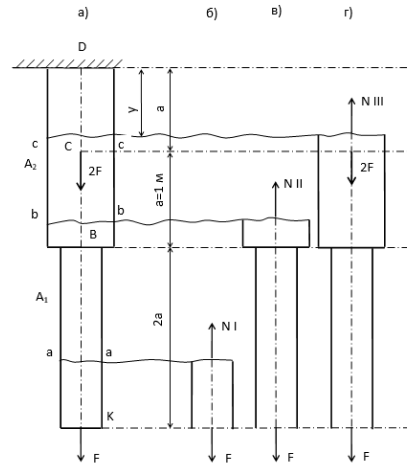

Построить эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений по длине ступенчатого бруса, нагруженного, как показано на рис.2,а.

Разобьем брус на отдельные участки, начиная от свободного конца. Границами участков являются сечения, в которых приложены внешние силы, и место изменения размеров поперечного сечения. Таким образом, заданный брус имеет три участка.

При применении метода сечений, как известно, принципиально безразлично, равновесие какой из отсеченных (нижней или верхней) частей бруса рассматривать. В данном случае, применяя метод сечений, будем оставлять нижнюю и отбрасывать верхнюю отсеченную часть бруса. При этом отпадает надобность в предварительном определении реакции заделки.
