Построить эпюры распределения нормальных σ и касательных τ напряжений по высоте поперечного сечения балки.Сечение балки принять по схеме.
- Сопротивление материалов
Условие:

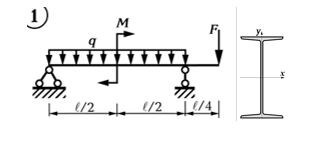

Для двухопорной шарнирно закрепленной балки построить эпюры внутренних упругих сил Qy и Мх от воздействия заданных нагрузок.
Требуется:
1. Из условия прочности по нормальным напряжениям при плоском поперечном изгибе подобрать размеры поперечного сечения балки в виде стального прокатного двутавра, приняв:
2. Проверить прочность подобранного двутаврового сечения балки по касательным напряжениям (
).
3. Построить эпюры распределения нормальных σ и касательных τ напряжений по высоте поперечного сечения балки.
Сечение балки принять по схеме.
Исходные данные для решения задач взять из табл. 1.
Таблица 1
Решение:
Реакции опор
Сумма моментов всех сил относительно точки B равна нулю:
Сумма моментов всех сил относительно точки A равна нулю:
Для проверки вычислим сумму проекций всех сил на вертикальную ось:
