Построить эпюры внутренних поперечных сил и изгибающих моментов. Подобрать сечение балки в форме кольца d=0.4D. По методу начальных параметров определить прогиб и угол поворота сечения на расстоянии 3а от левого конца балки.
«Построить эпюры внутренних поперечных сил и изгибающих моментов. Подобрать сечение балки в форме кольца d=0.4D. По методу начальных параметров определить прогиб и угол поворота сечения на расстоянии 3а от левого конца балки.»
- Сопротивление материалов

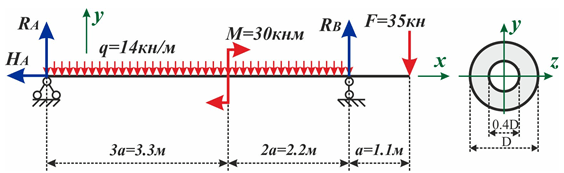

Условие:
Требуется:
1. построить эпюры внутренних поперечных сил и изгибающих моментов.
2. подобрать сечение балки в форме кольца d=0.4D.
3. по методу начальных параметров определить прогиб и угол поворота сечения на расстоянии 3а от левого конца балки.

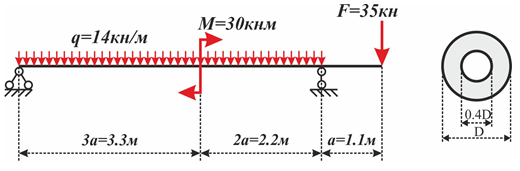

Дано:
Решение:

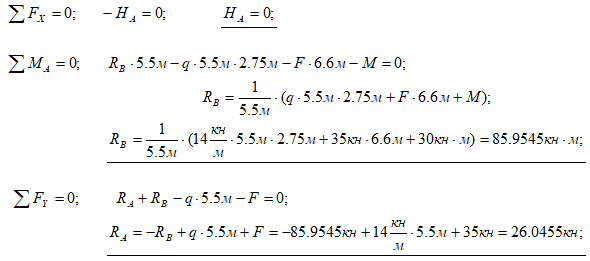

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил Qy и изгибающих моментов Mz на каждом участке.
