Условие задачи

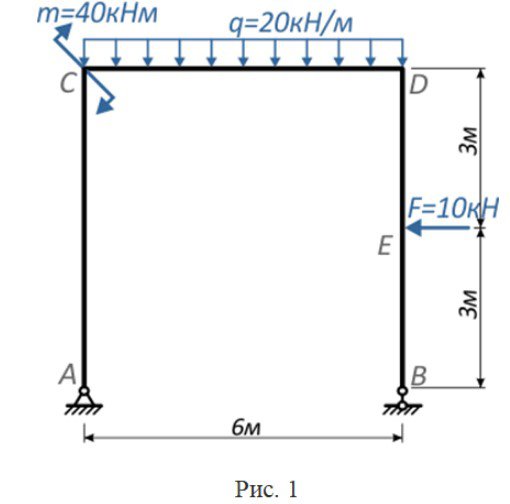

Построить эпюры внутренних продольных и поперечных усилий и изгибающих моментов для плоской П-образной рамы, нагруженной силой, моментом и распределенной нагрузкой (рис. 1):
Ответ
Рама состоит из трех частей (левая и правая вертикальные стойки соединенные горизонтальным ригелем), но при этом имеет четыре силовых участка AC, CD, BE и DE, на каждом из которых нам потребуется определить величину и направление внутренних усилий.

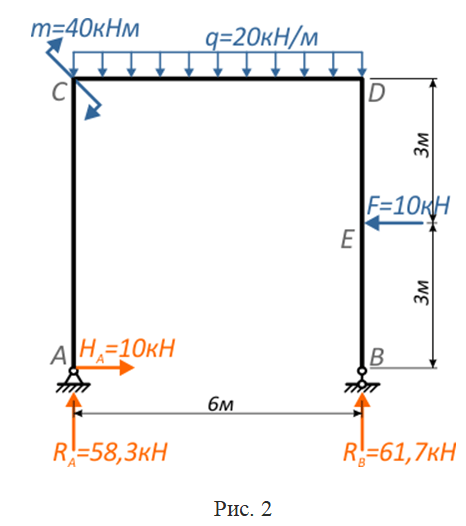

Для заданной расчетной схемы рамы ранее мы уже определили опорные реакции (рис.2).
Расчет значений
Обозначим силовые участки римскими цифрами (рис. 3).
