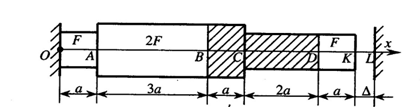

При нагревании заштрихованного участка стержня на  закроется зазор ∆, и в концевых сечениях возникнут опорные реакции. Требуется построить эпюры продольных сил, нормальных напряжений, линейных деформаций и перемещений.

1. Из левого неподвижного сечения стержня проводим ось xи обозначаем все характерные сечения.

2. После перекрытия зазора ∆ стержень окажется зажатым между двумя заделками, в которых возникнут две неизвестные реакции. Поскольку можно составить лишь одно равнение равновесия то задача является один раз статически неопределимой. Отбрасываем правую заделку, заменяя ее действие реакцией затем, используя...
