При заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его до ближайшей большей величины, соответственно равной: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм.

Расчет бруса на прочность и жесткость при кручении.

К стальному валу приложены три известных крутящих момента: М₁, М₂, М₃. Требуется:

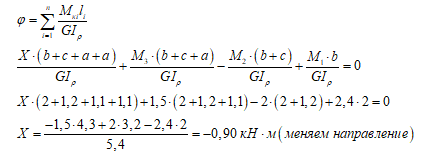

1)      установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю;

2)      для найденного значения Х построить эпюру крутящих моментов;

3)      при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его до ближайшей большей величины, соответственно равной: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм;

4)      найти наибольший относительный угол закручивания, приняв модуль сдвига G=8*10⁴ МПа
