Привести проектировочный расчет стержневой конструкции на сжатие. Вычертить схему конструкции и ее поперечное сечение. Из условия равноустойчивости конструкции определить необходимый размер а. Определить коэффициент запаса устойчивости стойки.
- Сопротивление материалов
Условие:
Привести проектировочный расчет стержневой конструкции на сжатие.
1. Вычертить схему конструкции и ее поперечное сечение.
2. Определить стандартные прокатные профили расчётом на устойчивость по коэффициенту снижения основного допускаемого напряжения (расчёт рекомендуется проводить последовательными приближениями, первоначально задавшись коэффициентом φ = 0,5).
3. Из условия равноустойчивости конструкции относительно главных центральных осей определить необходимый размер а.
4. Определить коэффициент запаса устойчивости спроектированной стойки.
Исходные данные

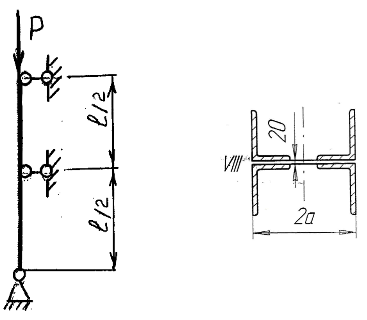

Заданная схема
Решение:
1. Подбор поперечного сечения стержня.
Из условия устойчивости площадь поперечного сечения:
Неизвестные величины и А находим методом последовательных приближений.
Для первого приближения примем 1 = 0,5
Тогда соответствующая площадь поперечного сечения стержня:
