Произведите расчет статически неопределимой стержневой системы. Исходные данные: F=600кН; А1=17 см2; А2=19 см2; l1=1,25 м; l2=1,0 м; α1=700; α2=400; a=1,5 м; b=2,5 м; c=1 м, вариант - 28.

Произведите расчет статически неопределимой стержневой системы.

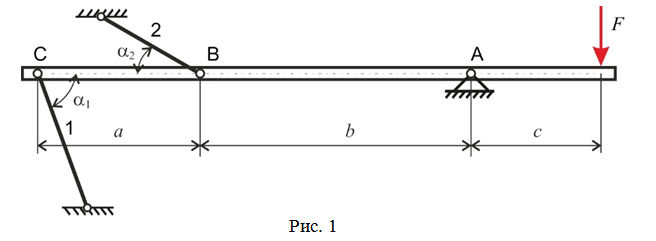

Условие задачи: Абсолютно жесткий брус, загруженный внешней нагрузкой, опирается на шарнирно-неподвижную опору и поддерживается двумя металлическими стержнями (Рис. 1). Стержень 1 имеет длину l₁ и площадь поперечного сечения A₁, а стержень 2 – соответственно l₂ и A₂. Стержни изготовлены из пластичного материала, модель работы которого следует полагать идеальной упругопластической. Величины нагрузок, продольные размеры элементов конструкции приведены ниже. Принять, что материал бруса имеет модуль продольной упругости E=2,1 10⁵ МПа. Для заданной схемы бруса требуется определить деформации стержней Δl₁ и Δl₂.

Исходные данные: F=600кН; А₁=17 см²; А₂=19 см²; l₁=1,25 м; l₂=1,0 м; α₁=70⁰; α₂=40⁰; a=1,5 м; b=2,5 м; c=1 м, вариант - 28.
