  4. Проверить на устойчивость сжатую стойку (рис. 36), если требуемый запас устойчивости должен быть не ниже [nу] = 3. Исходны...

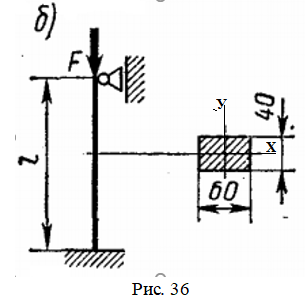

Проверить на устойчивость сжатую стойку (рис. 36), если требуемый запас устойчивости должен быть не ниже [nу] = 3. Исходные данные: Рис. 36, б), F = 65кН, l = 2,4 м, материал стойки - сталь, Ст.5

«Проверить на устойчивость сжатую стойку (рис. 36), если требуемый запас устойчивости должен быть не ниже [nу] = 3. Исходные данные: Рис. 36, б), F = 65кН, l = 2,4 м, материал стойки - сталь, Ст.5»
  • Сопротивление материалов

Условие:

Проверить на устойчивость сжатую стойку (рис. 36), если требуемый запас устойчивости должен быть не ниже [nу] = 3.

Исходные данные:

Рис. 36, б), F = 65кН, l = 2,4 м, материал стойки - сталь, Ст.5

Решение:

Прежде чем вычислять критическую силу, надо выяснить, какую формулу можно использовать. Найдем гибкость стержня:

= l/imin, imin = (Jmin/A)1/2.

В данном случае Jmin = Jх = 643/2 = 32 см4,

А = 64 = 24 см2, тогда: imin = (32/24) 1/2 = 1,16 см.

Коэффициент ...
