Проверить прочность ступенчатого бруса. Построить эпюру перемещений сечений бруса. Дано: Р = 50 кH; l = 0,16 м; F = 0,01с^2;
«Проверить прочность ступенчатого бруса. Построить эпюру перемещений сечений бруса. Дано: Р = 50 кH; l = 0,16 м; F = 0,01с^2;»
- Сопротивление материалов
Условие:

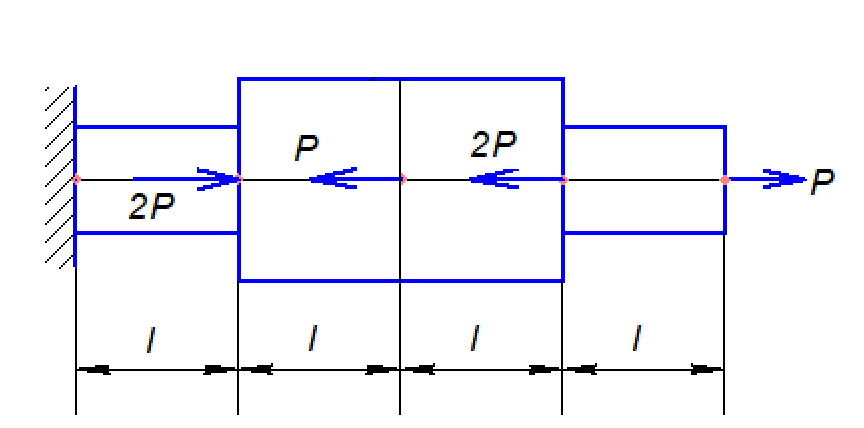

Проверить прочность ступенчатого бруса. Построить эпюру перемещений сечений бруса.
Дано:
Решение:

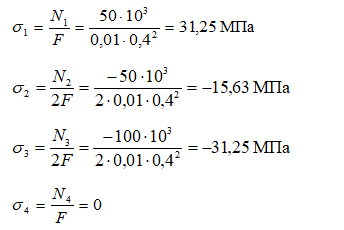

1. Определим нормальные напряжения на участках.
Строим эпюру нормальных напряжений.
Анализируя эпюру нормальных напряжений, приходим к выводу, что опасными являются участки I и III.
