Условие:

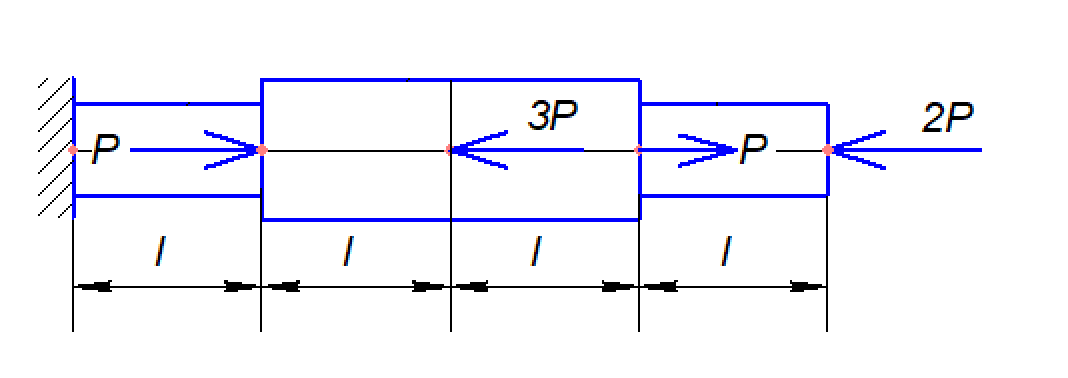

Проверить прочность ступенчатого бруса.
Построить эпюру перемещений сечений бруса.
Дано:
Р = 70 кH;
l = 0,2 м;
F = 0,01с2;
с = 0,4 м;
Е = МПа;
[σ] = 160 МПа
Решение:

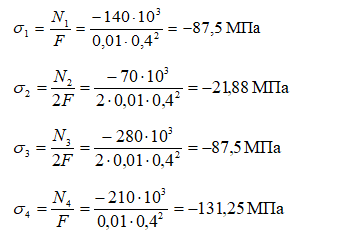

Определим нормальные напряжения на участках.
Строим эпюру нормальных напряжений.
Анализируя эпюру нормальных напряжений, приходим к выводу, что опасным является участок IV.
