Проверить прочность сварных швов. Исходные данные для расчета принять согласно полученному варианту по табл. 1 и рис. 2. Вычертить проушину и циклограмму нагружения на миллиметровой бумаге в удобном масштабе.
«Проверить прочность сварных швов. Исходные данные для расчета принять согласно полученному варианту по табл. 1 и рис. 2. Вычертить проушину и циклограмму нагружения на миллиметровой бумаге в удобном масштабе.»
- Сопротивление материалов
Условие:
Проушина размером l · b приварена по периметру к основанию угловыми швами катетом k. Вылет проушины – L (рис. 1). Проушина воспринимает переменную нагрузку F согласно циклограмме (рис. 2). Коэффициент асимметрии цикла напряжений Rσ. Материал проушины – сталь 45. Суммарное число циклов нагружения за срок эксплуатации – N∑ .
Проверить прочность сварных швов. Исходные данные для расчета принять согласно полученному варианту по табл. 1 и рис. 2.
Рис. 1. Проушина
Рис. 2. Циклограммы нагружения

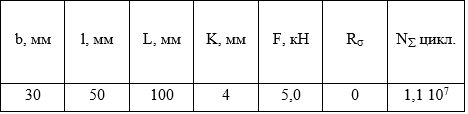

Таблица 1 – Исходные данные
Решение:
1. Определить напряжение в швах от изгибающего момента
(1)
где момент сопротивления швов
