Проверить прочность швов крепления таврового кронштейна к колонне (рис. 1.14). Материал конструкций – С245. Сварка ручная, электроды марки Э42А. Приварка осуществляется угловыми швами по контуру толщиной шва kf = 8мм. К кронштейну приложена

«Проверить прочность швов крепления таврового кронштейна к колонне (рис. 1.14). Материал конструкций – С245. Сварка ручная, электроды марки Э42А. Приварка осуществляется угловыми швами по контуру толщиной шва kf = 8мм. К кронштейну приложена»
  • Сопротивление материалов

Условие:

Проверить прочность швов крепления таврового кронштейна к колонне (рис. 1.14). Материал конструкций – С245. Сварка ручная, электроды марки Э42А. Приварка осуществляется угловыми швами по контуру толщиной шва kf = 8мм. К кронштейну приложена расчетная сила с учетом коэффициента надежности по назначению Q = 200кН на расстоянии 200 мм от грани колонны.

Решение:

Расчетные сопротивления сварных угловых швов (спр. табл.) срезу по металлу шва Rwf = 180МПа = 18кН / см2 , срезу по металлу границы сплавленияRwz = 166МПа = 16,6кН / см2 . Угловые сварные швы крепления кронштейна работают на срез от перерезывающей силы Q и изгибающего момента М = аQ = 20см .200кН = 4000кНсм.

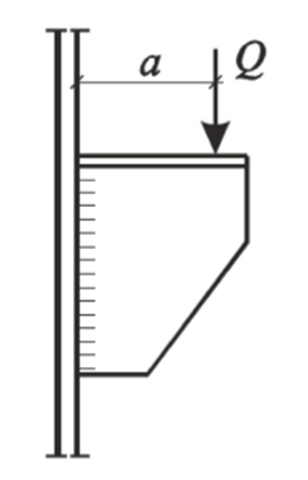

Рис. 1.14 Крепление тавро...
