Условие задачи
Р = 30 кН.
Допускаемое напряжение на сжатие = 200 МПа, на растяжение = 160 МПа .

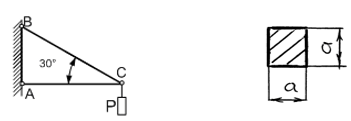

Рис.1,а
Определить реакции в стержнях АС и ВС (рис. 1,а). Подобрать круглое поперечное сечение.
Ответ
1.Объект равновесия точка С;
2.Обрываем связи заменяя их реакциями этих связей, направленными вдоль стержней (рис. 1,б). При этом предполагаем, что оба стержня растянуты, то есть усилия направлены от точки С.
Рис.1,б
3.Направляем оси координат Х и Y.
4.Составляем уравнения равновесия плоской сходящейся системы сил, приложенных к точке С.
