Условие:
« Расчет на изгиб и кручение»
Дано:
Схема 15, Р = 5,1кН (принято из 2-х значений Р1), а = 2,1 м, [𝜎] = 200 МПа.
Требуется:
1. Определить опорные реакции.
2. Вычислить ординаты эпюр поперечных и нормальных сил, крутящих и изгибающих моментов, построить соответствующие эпюры.
3. Подобрать сечение из стального двутавра.
Решение:

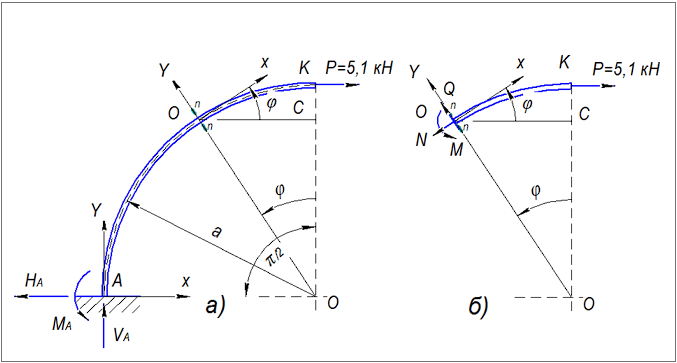

Определяем опорные реакции в жесткой заделке А:
Выбираем на длине бруса произвольно точку О и проводим через нее и центр дуги бруса по радиусу сечение n-n. Используя метод сечения и рассматривая отсече...
