Расчет на прочность при плоском изгибе. Требуется: 1. построить эпюры поперечных сил и изгибающих моментов. 2. подобрать из расчета на прочность размеры сечений четырех типов: Тип 1: сечение двутавр; Тип 2: прямоугольное сечение h = 1.5b;

Расчет на прочность при плоском изгибе.

Требуется:

1.     построить эпюры поперечных сил и изгибающих моментов.

2.     подобрать из расчета на прочность размеры сечений четырех типов:

                 Тип 1: сечение двутавр;

                 Тип 2: прямоугольное сечение  h = 1.5b;

                 Тип 3: круглое сечение;

                 Тип 4: кольцевое сечение  d = 0.8D;

3.     выполнить проверку прочности по касательным напряжениям.

4.     сопоставить поперечные сечения по материалоемкости.

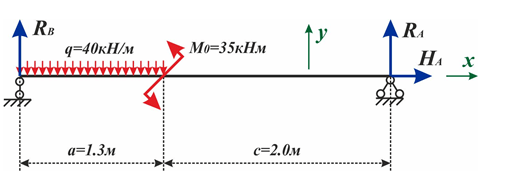

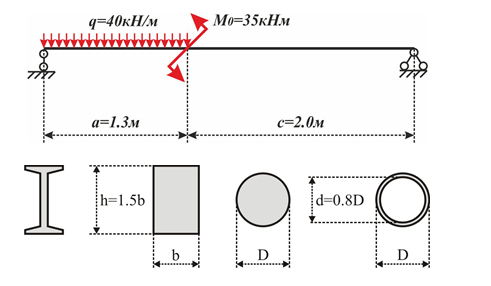

Дано:
