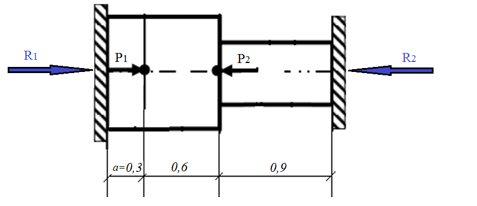

Расчет на прочность статически неопределимого стержня  Ступенчатый стержень круглого поперечного сечения, закрепленный с двух сторон, загружен двумя силами (рис.2). Требуется:

Дата добавления: 30.07.2024

Условие задачи

 Расчет на прочность статически неопределимого стержня

 Ступенчатый стержень круглого поперечного сечения, закрепленный с двух сторон, загружен двумя силами (рис.2). Требуется:

1) определить реакции опор;

2) построить эпюру продольных сил;

3) из условия прочности определить площади поперечных сечений, учитывая заданное значение “к”;

4) построить эпюру нормальных напряжений;

5) определить нормальные напряжения на всех участках данного стержня от повышения температуры на o ∆t без учета внешних сил;

6) построить эпюру суммарных напряжений от действия внешних сил и температуры;

7) определить величину зазора на одной из опор, при котором наибольшее суммарное напряжение не будет превышать допускаемое.

Ответ

Обозначим реакции в заделках через R1 и R2:

Запишем уравнение равновесия бруса:

Второе уравнение для вычисления реакций в заделках получим из условия равенства нулю перемещения на правом краю:
