Расчёт сплошного круглого бруса на прочность при кручении К стальному брусу круглого поперечного сечения приложены четыре крутящих момента М1, М2, М3, Х, три из которых известны.

Дата добавления: 21.10.2024

Условие задачи

Расчёт сплошного круглого бруса на прочность при кручении

К стальному брусу круглого поперечного сечения приложены четыре крутящих момента М1, М2, М3, Х, три из которых известны.

При заданном расстоянии между действующими моментами и модуле сдвига (упругости) стали G, равном 8·105 МПа, требуется:

1) установить, при каком значении момента Х угол поворота правого концевого сечения равен нулю;

2) при найденном значении момента Х построить эпюру крутящих моментов;

3) при заданном значении допускаемого напряжения [σ] определить диаметр вала из условия его прочности и округлить величину диаметра до ближайшей большей стандартной величины, равной 30, 35, 40, 45, 50, 60, 80, 90, 100 мм;

4) проверить, выполняется ли условие жесткости бруса при выбранном диаметре, если допускаемый угол закручивания [φ] = 1 град/м;

5) построить эпюру углов закручивания.

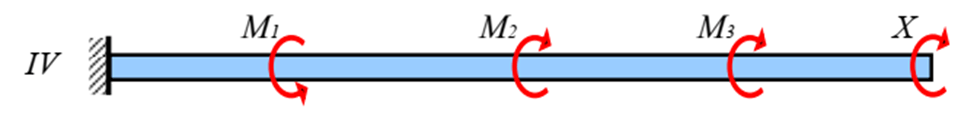

Рисунок 3



Дано: а = 1,4 м; b = 1,9 ; с = 1,4 м; М1 = 1,4 кН; М2 = 1,9 кН; М3= 1,4 кН; [τ] = 50 МПа.

Ответ

Угол поворота правого концевого сечения вала равен нулю, если его суммарный угол от всех моментов равен нулю:

Крутящие моменты, возникающие в поперечных сечениях вала, определяются по внешним скручивающим моментам с помощью метода сечений (рис. 4):
