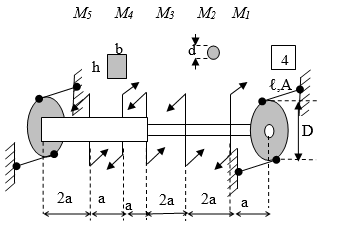

Расчёт статически неопределимого вала на кручение (рис.2). 1) Раскрыть статическую неопределимость: а) составить уравнение равновесия; б) составить уравнение совместности деформаций в усилиях:
«Расчёт статически неопределимого вала на кручение (рис.2). 1) Раскрыть статическую неопределимость: а) составить уравнение равновесия; б) составить уравнение совместности деформаций в усилиях:»
- Сопротивление материалов
Условие:
1) Раскрыть статическую неопределимость: а) составить уравнение равновесия; б) составить уравнение совместности деформаций в усилиях: в) решить полученную систему уравнений.
2) Построить эпюру крутящего момента.
3) Определить размеры поперечных сечений из расчётов на прочность и жёсткость.
4) Построить эпюру угла закручивания поперечных сечений.
Принять b=d, [τ]=70 Мпа, [Ө]=1 град/м,G=0,8·105 Мпа
Дано:
Решение:

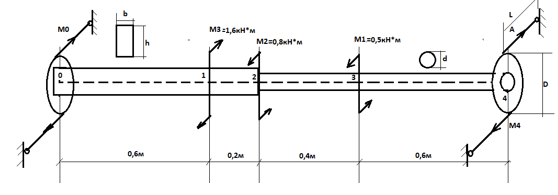

1. Составим расчетную схему.
2. Составим уравнения равновесия.
Имеет 1 уравнение и 2 неизвестных.
Необходимо составить уравнение деформации.
3. Выразим крутящие моменты по участкам.
