Условие:
Расчет статически неопределимой балки
Построить эпюру внутренних изгибающих моментов и упругую линию, подобрать балку двутаврового значения и определить прогиб балки посредине пролета балки, если [σ] = 160 МПа.

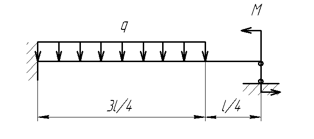

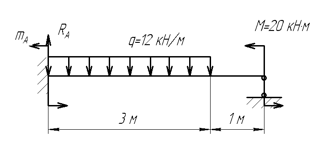

Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 12 кН/м и момент М = 20 кН⋅м. Длины участков зависят от параметра l = 4 м.
Решение:

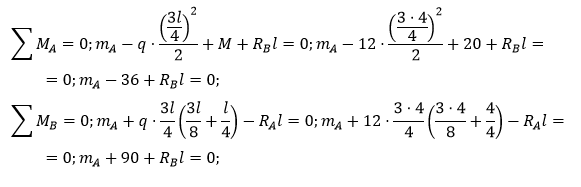

Определяем опорные реакции из уравнения статики:
Универсальное уравнение прогибов на пролете AB
