Условие задачи
Расчет статически неопределимой системы

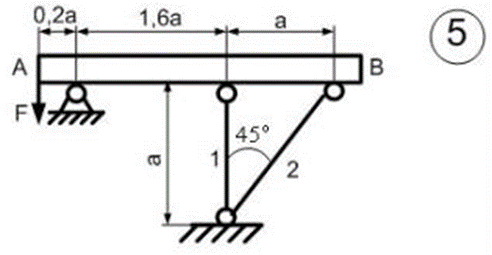

Исходные данные: [σ] = 160 МПа; F = 100 кН; A1=A2=3:1 (A1=3A2). Заданная схема статически неопределимой системы приведена на рисунке 2.1.
Рисунок 2.1 –Заданная схема статически неопределимой системы
Ответ
Расчетная схема представлена на рисунке 2.2.
Определяем степень статически неопределимой системы:
С = R - У , (2.1)
где R число неизвестных усилий (реакций опор);
У число уравнений статики.
С = 4 -3 = 1."
Составляем уравнение статики:
M0 = 0: N1∙1,6a+N2∙2,6a∙cos45-0,2aF = 0;
после преобразования, получим:
8N1+13N2∙cos45=F. (2.2)
Исходную схему статически неопределимой системы изображаем в условном деформированном состоянии согласно принципу возможных перемещений (рисунок 2.3).
Из геометрического рисунка опред...
