Произвести расчет стержня, сжатого центральной продольной силой. Задана стойка, сжатая центральной продольной силой F. Стойка имеет различную компоновку поперечного сечения.

Условие:

Произвести расчет стержня, сжатого центральной продольной силой.

Задана стойка, сжатая центральной продольной силой F.

Стойка имеет различную компоновку поперечного сечения.

Исходные данные:

1. Материал - Ст3

2. Расчетная схема ( рис. 7.1а) - 1

3.тип сечения( рис. 7.1б)- 2

4.нагрузка F=50кН

5.длина l=2,5м

6.коэффициент запаса по устойчивости- 2.4

Требуется определить:

1) размеры поперечного сечения;

2) коэффициент запаса, соответствующий принятым размерам сечения.

Построение графика _кр = f().

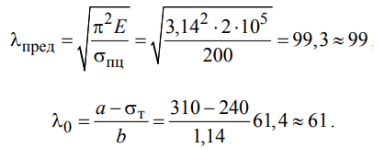

Характерные точки графика (рис. 1):

Предел пропорциональности _пц=200 МПа

Модуль упругости Е=200 ГПа

Предел текучести _пц=240 МПа

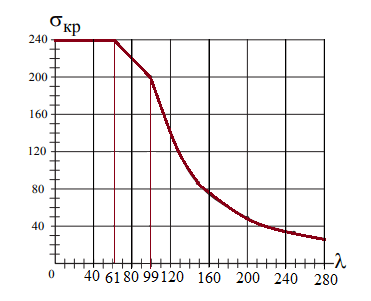

Рисунок 1

Первое приближение

Минимальный раз...
