Условие:
Расчет ступенчатого стержня.
Для предложенной расчетной схемы необходимо:
1. Раскрыть статическую неопределимость
2. Построить эпюры: - внутренних усилий; - напряжений; - перемещений.
Помимо приложенных усилий F1, F2 необходимо учесть собственный вес стержня.
Материал стержней – сталь. Плотность ρ = 7850 кг/м3, модуль упругости E = 200 ГПа. Усилия заданы в килоньютонах (кН), площади поперечных сечений – в квадратных сантиметрах (см2), длины – в метрах (м).
Исходные данные:
Решение:
1). Раскрытие статической неопределенности

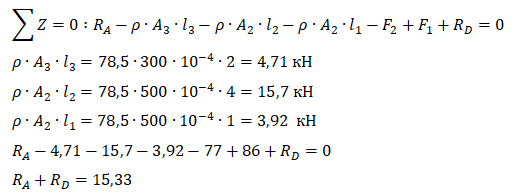

Составим условие равновесия:

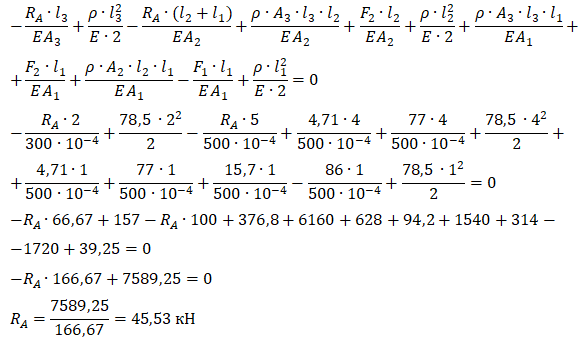

Составим дополнительное ур-е перемещений, записав перемещение верхней заделки и приравняв его к нулю:
Из уравнения равновесия найде...
