Условие задачи

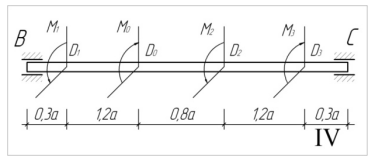

Для стального вала, нагруженного четырьмя внешними крутящими моментами, необходимо:
1. Построить эпюру крутящих моментов.
2. Подобрать размеры сечений сплошного и полого вала по прочности и жёсткости, округлив расчётные значения диаметров до целых миллиметров.
При решении задачи принять, что отношение внутреннего диаметра к внешнему для полого вала равно k = d/D = 0,8.
3. Сравнить массы сплошного и полого валов и сделать соответствующие выводы.
4. Построить эпюру углов закручивания сплошного вала, приняв за начало отсчёта сечение, где приложен момент М0.
Исходные данные:
Ответ
1. ПОСТРОЕНИЕ ЭПЮРЫ КРУТЯЩИХ МОМЕНТОВ

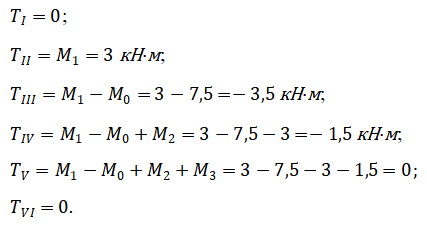

Выполним характерные сечения по длине вала (I, II, III, IV, V) и, отбрасывая правую часть вала, определим внутренние крутящие моменты в этих сечениях.
Рисунок 7
По р...
