Условие:

Расчет вала на прочность и жесткость.

1. Определить момент на ведущем шкиве (колесе) из уравнения равновесия.

2. Построить эпюру крутящего момента M_x .

3. Подобрать трубчатое сечение вала, удовлетворяющее условиям прочности и жесткости.

4. Построить эпюру распределения касательных напряжений в поперечном сечении на опасном участке.

5. Построить график углов поворота сечений.

6. На i –том участке определить и показать на рисунках

а) касательные напряжения на гранях элемента, находящегося в состоянии чистого сдвига;

б) положение главных площадок и главные напряжения для этого элемента;

в) напряжения на гранях элемента, вырезанного под углом к оси стержня.

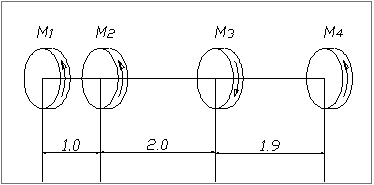

Ведущий шкив – 3, l₁=1м, l₂=2м, l₃=1,9 м,

1. Направление внешнего момента на ведущем шкиве M₃противоположно направлению тормозящих моментов на ведомых шкивах

M₁, M₂, M₄ , значения которых заданы: M₁ = 100 кНм, M₂ = 150 кНм, M₄ = 200 кНм.

После преодоления начальной силы трения покоя все шкивы начинают вращаться в одну сторону с постоянной угловой скоростью.

При этом все внешние моменты, действующие на вал, находятся в равновесии:

2....
