Расчет вала на прочность и жесткость при кручении

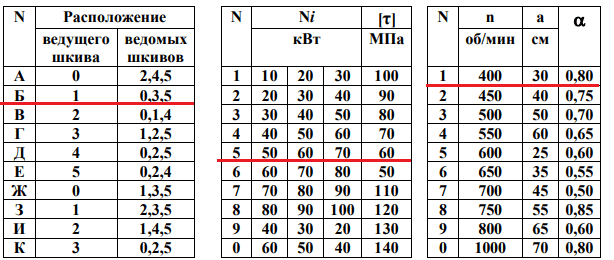

На валу (рис.4) установлены один ведущий и три ведомых шкива. Мощности, снимаемые с ведомых шкивов, Ni.

Рис. 4

Требуется:

1) определить крутящие моменты на ведущем и ведомых шкивах;

2) построить эпюру крутящих моментов;

 3) подобрать из условия прочности диаметр постоянного по всей длине круглого сплошного вала;

4) подобрать из условия прочности диаметры круглого сплошного вала на каждом участке;

5) подобрать из условия прочности диаметр постоянного по всей длине круглого пустотелого вала с коэффициентом пустотелости a ;

 6) сравнить массы валов, полученных в пунктах 4,5,6;

7) определить максимальную интенсивность угла закручивания для валов, полученных в пунктах 4,5,6 и сравнить их между собой.
