Условие задачи
Расчет вала на прочность при изгибе с кручением.
Цель работы – научиться производить прочностной расчет вала при совместном действии изгиба с кручением.
Исходные данные:

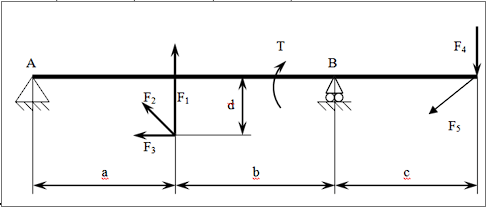

К стальному валу (вал изготовлен из Ст 5) приложены внешние силы, и крутящий момент как показано на схеме
Дано: Т = 100(b+c) Н; F1 = 1300 Н; F2 = 1100 Н; F3 = 700 Н; F4 = 600 Н; F5 = 1000 Н; a = 0.2 м; b = 0.4 м; c = 0.2 м; d = 0.4 м.
Ответ
1. Раскладываем силы, воздействующие на вал по двум плоскостям XOZ и YOZ
Все вертикальные и горизонтальные силы на плоскости XOZ, все наклонные силы на плоскости YOZ.
2. Рассчитываем реакции в опорах А и В плоскостях XOZ (рис.).

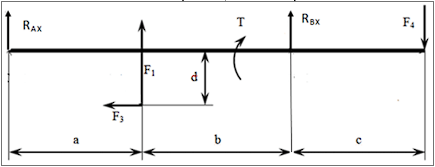

Рис. Схема в плоскости XOZ
