Расчетная схема и форма поперечного сечения стержня представлены на рисунке 6. Требуется определить № швеллера, размер а из условия равноустойчивости стержня относительно осей X, Y.

«Расчетная схема и форма поперечного сечения стержня представлены на рисунке 6. Требуется определить № швеллера, размер а из условия равноустойчивости стержня относительно осей X, Y.»
  • Сопротивление материалов

Условие:

Расчетная схема и форма поперечного сечения стержня представлены на рисунке 6.

Исходные данные: Р = 400 кН; L = 4 м, материал стержня сталь Ст 3; [σс] = 160 МПа.

Требуется определить № швеллера, размер а из условия равноустойчивости стержня относительно осей X, Y.

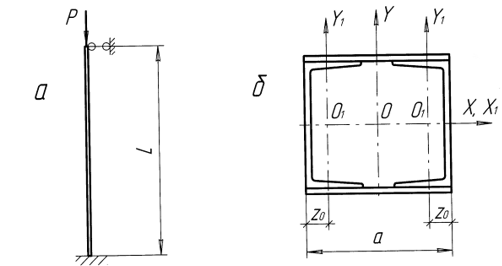

Рисунок 6– Расчетная схема и форма поперечного сечения стержня

Решение:

Так как гибкость стержня неизвестна, то расчет будем проводить с помощью коэффициента снижения допускаемого напряжения методом последовательного приближения. Кроме того, гибкость стержня будем определять относительно оси Х, так как она не зависит от неизвестного размера а.

Первое приближение.

Площадь сечения профиля

,

где 1 - коэффициент уменьшения допускаемого напряжения на устойчивость, 1 = 0,5;

n ...
