Расчеты на прочность и жесткость при изгибе. Для заданной балки (рис. 2.1) построить эпюры сил и моментов и сравнить балки различных сечений по площади (вал, балка прямоугольного сечения
«Расчеты на прочность и жесткость при изгибе. Для заданной балки (рис. 2.1) построить эпюры сил и моментов и сравнить балки различных сечений по площади (вал, балка прямоугольного сечения»
- Сопротивление материалов
Условие:
Расчеты на прочность и жесткость при изгибе.
Для заданной балки (рис. 2.1) построить эпюры сил и моментов и сравнить балки различных сечений по площади (вал, балка прямоугольного сечения (а=2в), и двутавр). Материал балки – сталь Ст3 с допускаемым напряжением [σ]=150 МПа,
Дано: Р=80 кН, q=4 кН/м, M=5 кНм, а = 2 м,

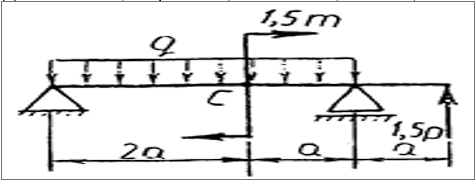

Схема к задаче
Решение:

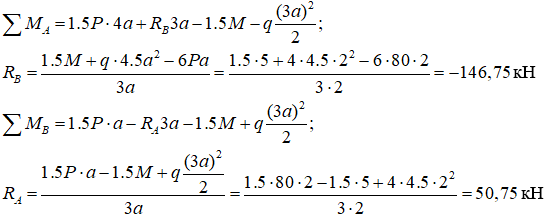

1.Отбросим опоры и заменим их действия реакциями опор RA и RB в точках А и В
2.Производим расчет внутренних усилий и строим эпюру поперечных сил.
Для определения перерезывающей силы и изгибающего момента в сечениях используем метод сечений. Балка имеет три участка
