Условие задачи
Расчеты на прочность при сложном сопротивлении.
Для стального бруса с ломаной геометрической осью требуется:
1. Построить эпюры внутренних усилий.
2. Подобрать размеры поперечных сечений в виде прямоугольника с отношением сторон h = 2b, круга и кольца с отношением диаметров d = 0.8D. Размеры сечений округлить до стандартных значений.

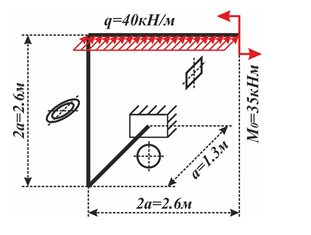

Дано:
Ответ

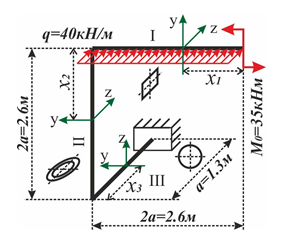

1) Разобьем конструкцию на 3 участка и запишем уравнения для продольных сил N, крутящих моментов T и изгибающих моментов MY и MZ на каждом участке.
