Как производится расчет сложных статически определимых рам? Составление поэтажной схемы. Передача нагрузки. Рама, представленная на рис. 1, может быть разделена на трехшарнирную раму DCТ и два простых консольных стержня АD и ВТ

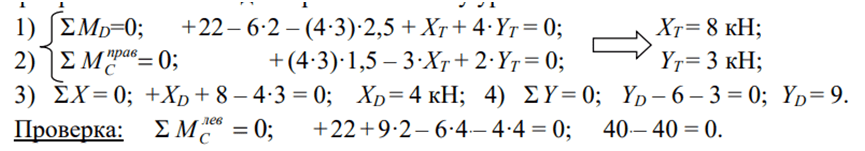

Рама, представленная на рис. 1, может быть разделена на трехшарнирную раму DCТ и два простых консольных стержня АD и ВТ (рис. 2), при этом по структуре трехшарнирная рама DCТ опирается на стержни АD и ВТ. Рассмотрим вначале трехшарнирную раму DCТ, опорные шарниры которой находятся на разных уровнях. Поэтому при определении реактивных усилий в шарнирах D и Т необходимо решать систему уравнений:
