Условие:
Раскрыть статическую неопределимость и построить эпюры изгибающих моментов, перерезывающих сил и нормальных сил для рамы, приведенной на рисунке 8.21.

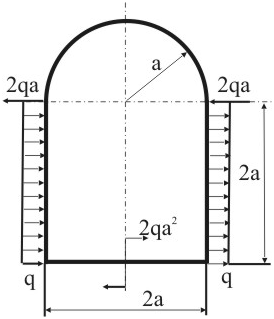

Рисунок 8.21
Решение:
1. Число внешних степеней свободы:
n = 3d 2s c0 = 30 - 20 - 3= -3
Следовательно, заданная рама внутренне три раза статически неопределима, но условия косой симметрии позволяют сократить число неизвестных до одного.
2. Разрежем раму по оси симметрии. Полученная основная система приведена на рисунке 8.22.
Рисунок 8.22
3. В сечении действует только один кососимметричный силовой фактор (перерезывающая с...
