Раскрыть статическую неопределимость, определить реакции опор, построить эпюры поперечных сил и изгибающих моментов, выполнить проверку правильности раскрытия статической неопределимости.
«Раскрыть статическую неопределимость, определить реакции опор, построить эпюры поперечных сил и изгибающих моментов, выполнить проверку правильности раскрытия статической неопределимости.»
- Сопротивление материалов
Условие:
Раскрыть статическую неопределимость.
Определить реакции опор.
Построить эпюры поперечных сил и изгибающих моментов.
Выполнить проверку правильности раскрытия статической неопределимости.
Определить угол поворота сечения над шарнирной опорой.
Решение:
Определим степень статической неопределимости системы.

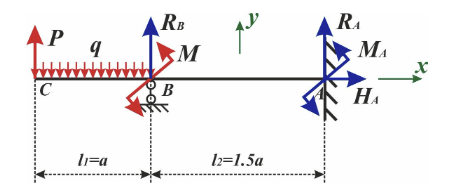

На балку наложено 4 связи (изобразим соответственно 4 реакции опор).Таким образом, конструкция 1 раз статически неопределима, т.к. у нас 3 независимых уравнения равновесия и 4 неизвестных реакции опор. n=4-3=1Выберем основную систему.Отбросим 1 лишнюю связь, наложенную на балку, и заменим её действие неизвестной силой , действующей в направлени...
