Раскрыть статическую неопределимость. Построить эпюру нормальных сил. Из условия прочности подобрать квадратные поперечные сечения. Построить эпюру нормальных напряжений
«Раскрыть статическую неопределимость. Построить эпюру нормальных сил. Из условия прочности подобрать квадратные поперечные сечения. Построить эпюру нормальных напряжений»
- Сопротивление материалов
Условие:

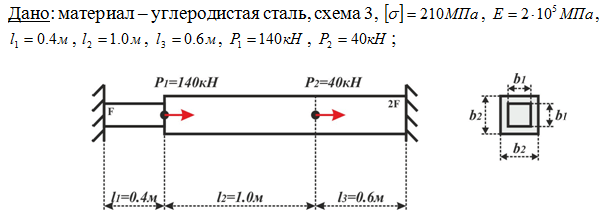

Для бруса ступенчато-переменного поперечного сечения, жестко защемленного с обоих торцов, требуется:
1. Раскрыть статическую неопределимость.
2. Построить эпюру нормальных сил
3. Из условия прочности подобрать квадратные поперечные сечения.
4. Построить эпюру нормальных напряжений
Решение:

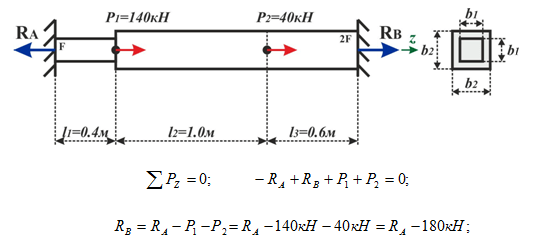

1) Запишем уравнение равновесия стержня.
Конструкция 1 раз статически неопределима, т.к. у нас 1 уравнение равновесия и 2 неизвестных реакции опор.
2) Найдем продольные силы в каждой части стержня, раскрыв статическую неопределимость.
Разобьем стержень на 3 участка и запишем уравнения для продольных сил и удлинений на каждом участке.
