Условие:

Растяжение – сжатие.

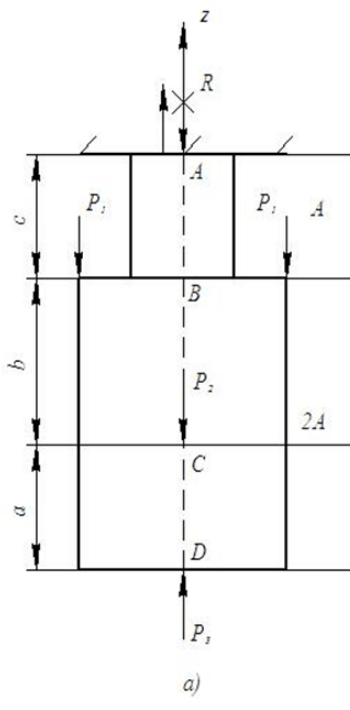

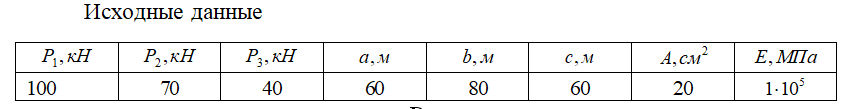

Для данного стержня (рис.1,а)  требуется:

  1. Построить эпюру продольных сил – N;
  2. Построить эпюру нормальных напряжений;
  3. Построить эпюру перемещений точек, лежащих на оси стержня.

Решение:

1. Определяем опорную реакцию в защемлении.

Знак показывает на то, что направление реакции необходимо изменить на противоположное.

2. Построение эпюры продольных сил N.

Разбиваем стержень на участки и определяем значение продольной силы на каждом из них.

I участок: Nl = R = 230кН;

II участок: Nll = R - 2P1 = 230 - 2*100 = 30кН;

III участок: Nlll = R - 2P1 - P2 = 230 - 2*100 - 70 = -40кН; .

3. ...
