Сечение, составленное из двух элементов: швеллера и прямоугольника. Требуется определить положение главных центральных осей и вычислить основные геометрические характеристики.
- Сопротивление материалов
Условие:

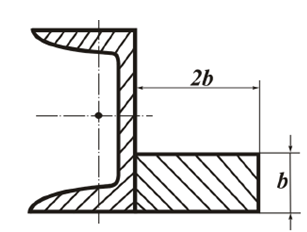

Сечение, составленное из двух элементов: швеллера и прямоугольника.
Требуется определить положение главных центральных осей и вычислить основные геометрические характеристики.
Исходные данные: швеллер № 10; b = 5 см.
Решение:
1) Вычертим сечение в масштабе, отложим положение центра тяжести каждой простой фигуры, входящей в общее задание.
Выписываем из сортамента размеры и геометрические характеристики стального швеллера №10 ГОСТ 8240-97:
h = 100 мм; b = 46 мм; IX = 174 см4; IY = 20,4 см4; A = 10,9 см2; z0 = 1,44 см.
Швеллер будем считать фигурой №1, прямоугольник фигурой №2.
Чертим составное сечение в масштабе 1:1 с указанием исходных данных.
Отмечаем центры тяжести швеллера через С1, прямоугольника через С2 и проводим через них центральные оси X1, Y1, X2, Y2.
2) Определим положение центра тяжести сечения.
Д...
