Условие задачи
Шкив с диаметром D1 и с углом наклона ветвей ремня к горизонту α1 вращается со скоростью n оборотов в минуту и передает мощность N кВт. Два ведомых шкива имеют одинаковый диаметр D2 и углы наклона ветвей ремня к горизонту α2. Каждый из этих шкивов них передает мощность N/2.
Требуется:
1. Определить внешние скручивающие моменты, приложенные к шкивам, и соответствующие окружные усилия в ремнях шкивов.
2. Построить эпюру крутящих моментов MKP.
3. Построить эпюры изгибающих моментов в горизонтальной и вертикальной плоскости.
4. Построить эпюры суммарных изгибающих моментов
.
5. Подобрать диаметр вала d по третьей теории прочности.

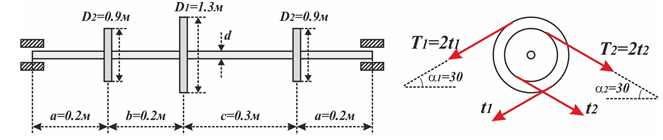

Дано:
Вид с левого торца вала.
Ответ
1) Определим моменты, приложенные к шкивам.
Шкив диаметром D1 вращается со скоростью n=200 об/мин и передаёт мощность N=20 кВт, тогда
Шкив диаметром D2 вращается со скоростью n=200 об/мин и передаёт мощность 0,5N=10 кВт, тогда
