Шкив с диаметром д1 и с углом наклона ветвей ремня к горизонту а1 вращается со скоростью n оборотов в минуту и передает мощность N кВт. Определите внешние скручивающие моменты, приложенные к шкивам, и соответствующие окружные усилия в ремнях шкивов.

Шкив с диаметром и с углом наклона ветвей ремня к горизонту вращается со скоростью n оборотов в минуту и передает мощность N кВт. Два ведомых шкива имеют одинаковый диаметр и углы наклона ветвей ремня к горизонту . Каждый из этих шкивов них передает мощность N/2.

Требуется:

1. Определить внешние скручивающие моменты, приложенные к шкивам, и соответствующие окружные усилия в ремнях шкивов.

2. Построить эпюру крутящих моментов .

3. Построить эпюры изгибающих моментов в горизонтальной и вертикальной плоскости.

4. Построить эпюры суммарных изгибающих моментов .

5. Подобрать диаметр вала d по третьей теории прочности.

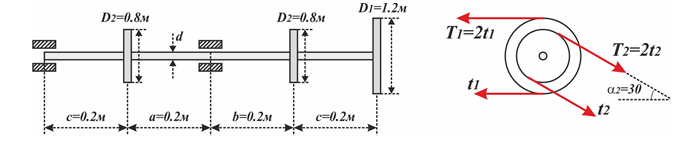

Исходные данные:

Вид с левого торца вала.
