Спроектировать заданную стержневую конструкцию. Определить длины и размеры поперечных сечений стержней, а также смещение шарнира С.
«Спроектировать заданную стержневую конструкцию. Определить длины и размеры поперечных сечений стержней, а также смещение шарнира С.»
- Сопротивление материалов
Условие:

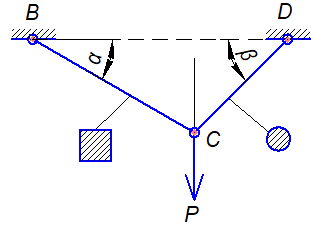

Спроектировать заданную стержневую конструкцию. Определить длины и размеры поперечных сечений стержней, а также смещение шарнира С.
Дано:
Р = 15 кН;
ВС = 400 мм;
α = 450;
β = 600;
[σ] = 125 МПа;
Е = 2×105 МПа
Решение:
1. Определим длину стержня CD.
Рассмотрим треугольник BCD. Используем теорему синусов:
2. Определим усилия в стержнях.
Отбросим связи и заменим их реакциями. Вырежем узел С и рассмотрим его равнове...
