Стальная балка, изображена на рис. Требуется: 1) построить эпюры поперечной силы QУ и изгибающего момента МХ; 2) подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров;
«Стальная балка, изображена на рис. Требуется: 1) построить эпюры поперечной силы QУ и изгибающего момента МХ; 2) подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров;»
- Сопротивление материалов
Условие:

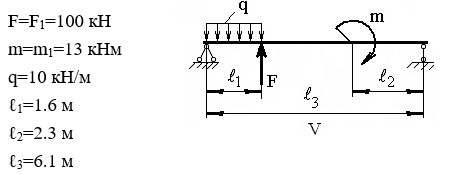

Стальная балка, изображена на рис.
Требуется:
1) построить эпюры поперечной силы QУ и изгибающего момента МХ;
2) подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров;
3) сравнить принятые сечения балок по экономичности.
Стенки двутавра и двух швеллеров параллельны действующей нагрузке.
Дано:
Решение:
1. Реакции в опорах
HA=0
ql12/2+Fl1mRBl3=0
RB=(ql12/2+Fl1m)/l3=(101.62/2+1001.613)/6.1=22 кН
